在用CAXA軟件畫圖時，剖面線是必不可少的，有時要求你剖開，這樣才能看到這個東西的內部結構。那么如何畫剖面線呢？下面我來給大家說一下畫剖面線的技巧。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大小：966.7MB更新時間：2015-01-26

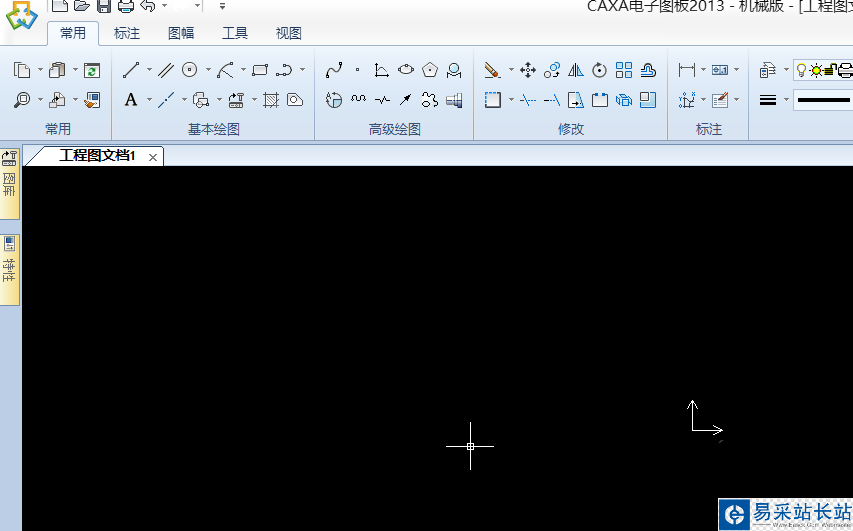

1、首先在電腦的桌面上找到這個軟件，沒有就先下載。然后雙擊運行如下。

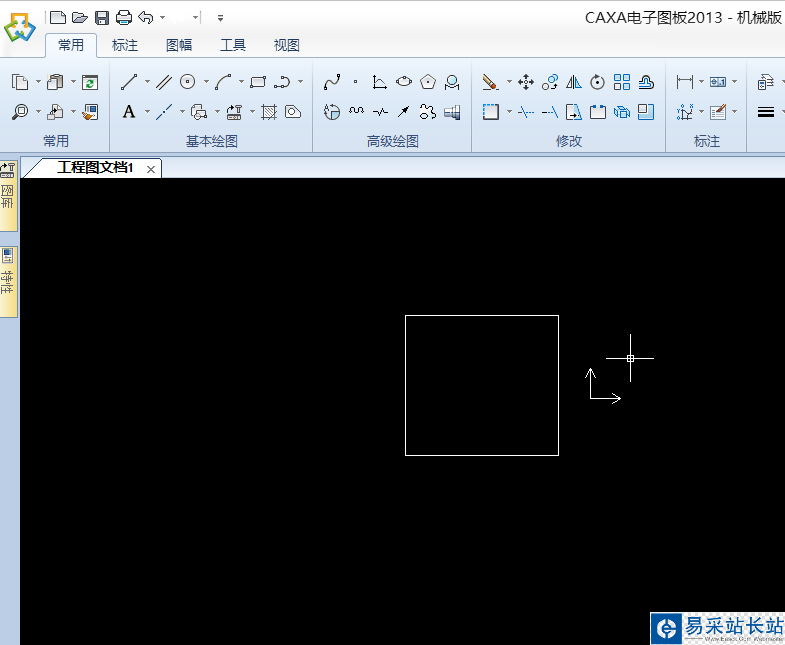

2、因為要演示畫剖面線，它是需要一個封閉的圖形才能在里面畫剖面線。所以這里我先畫一個密封的四邊形，以便演示。

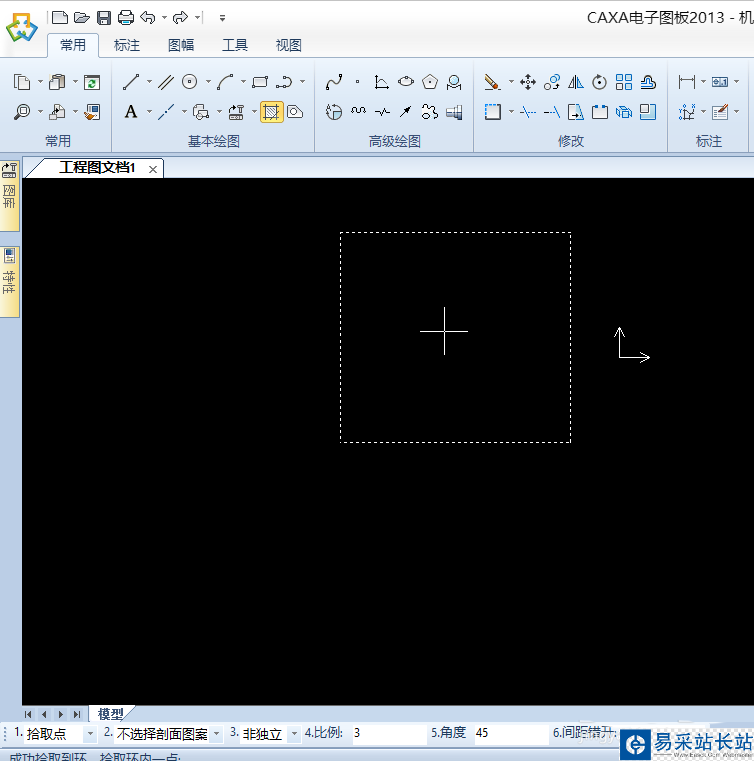

3、在基本繪圖中找到剖面線指令，在左下角輸入你的剖面線的角度和比例，這里已45度，比例為3為例。

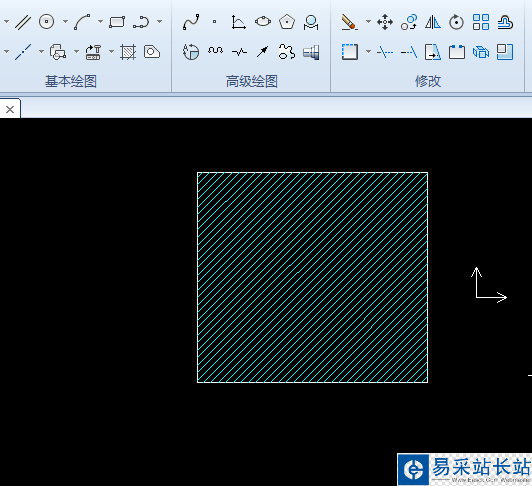

4、然后點擊你所需要畫剖面線的地方，然后按確定。剖面線就畫好了，其中比例越大越稀疏。

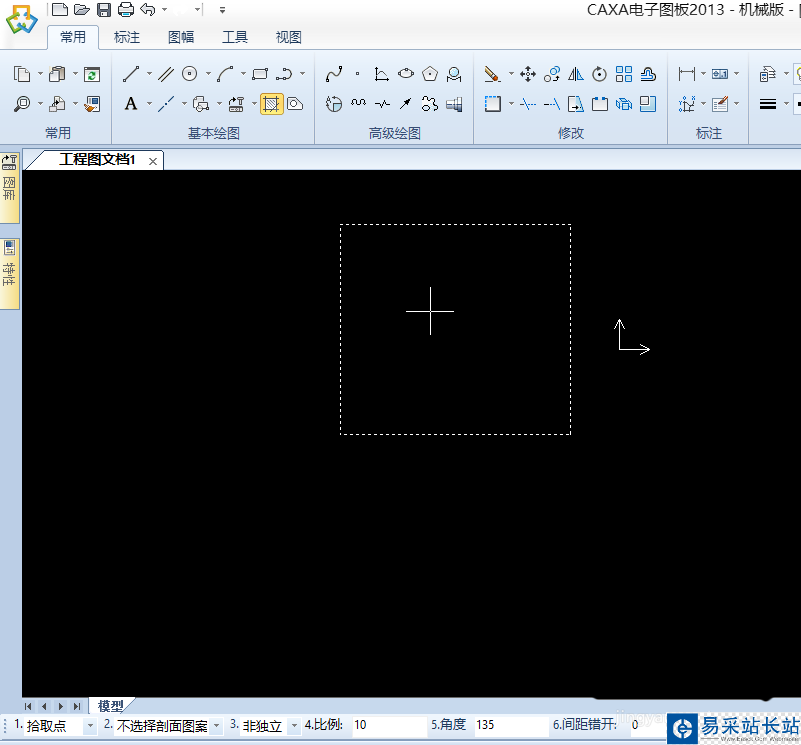

5、有時候需要反方向畫剖面線，這時你在左下角把角度改為135度，有時你覺得密集不好看，你就把比例改大點，這里改成10如下圖所示。

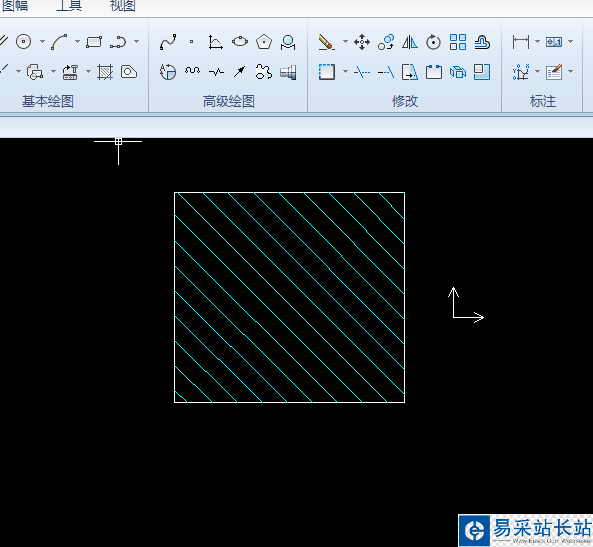

6、然后點擊你畫剖面線的地方，按確定后出現如下圖所示135度，比例為10的剖面線。
