CAXA實體設計是一套 既支持全參數化的工程建模方式，又具備獨特的創新模式，并且無縫集成了專業二維工程圖模塊的 功能全面的CAD軟件，在cad軟件中我們很難繪制出標準的齒輪圖，今天筆者就教給大家兩種繪制齒輪的方法。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大小：966.7MB更新時間：2015-01-26

方法一：

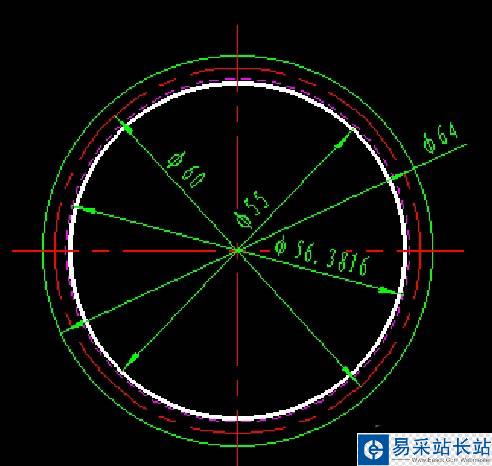

1、我們自定義建立標準齒輪，我們以Z=30,模數m=2，壓力角α=20°標準漸開線齒輪，在CAXA電子圖板2繪制如下圖形

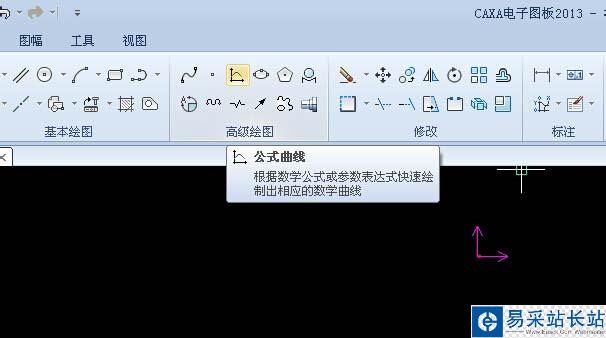

2、在常用的”工具欄目“、“高級繪圖”圖框中點擊“公式曲線”命令

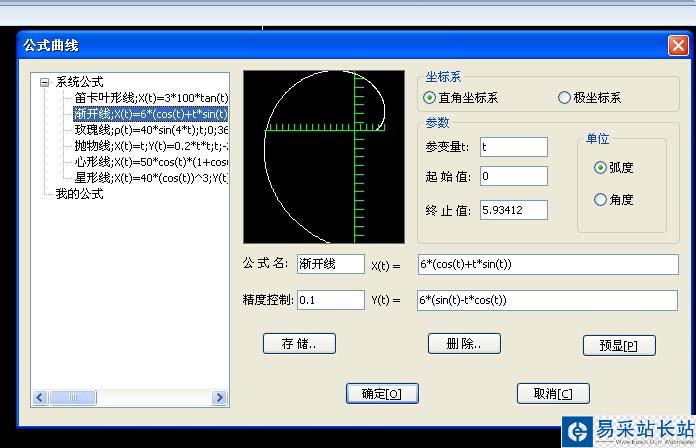

3、在彈出的公式曲線對話按照圖片中的要求輸入

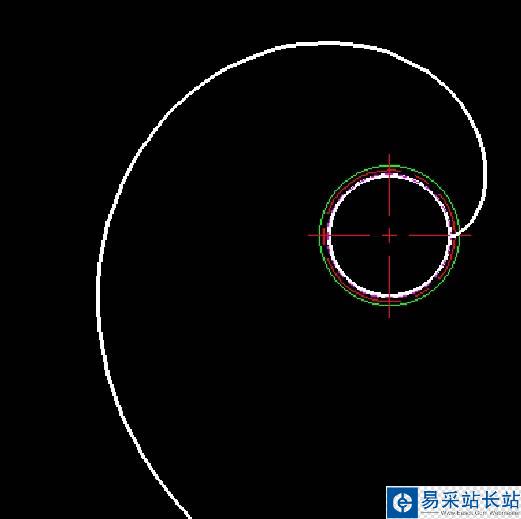

4、在圖1基礎上繪制漸開線，繪制的漸開線放大

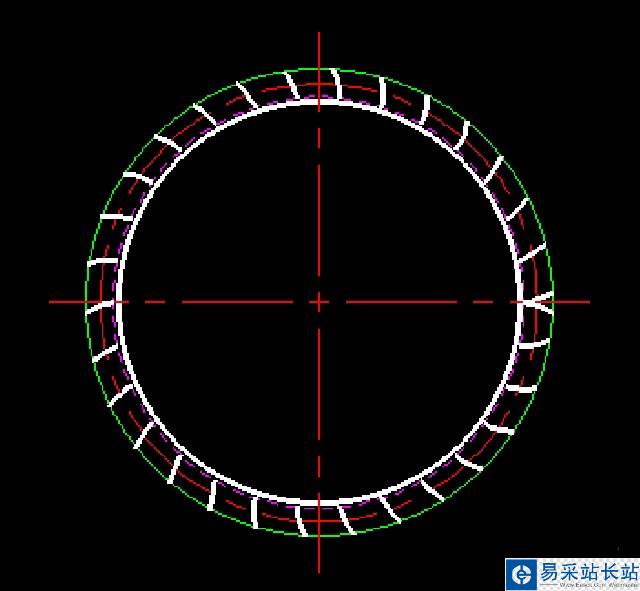

5、剪裁多余的漸開線，把剪裁后漸開線以X軸為中心線作鏡像，因繪制標準漸開線齒輪齒數Z=30，對中心線上面的漸開線以圓心為矩陣中心作矩陣

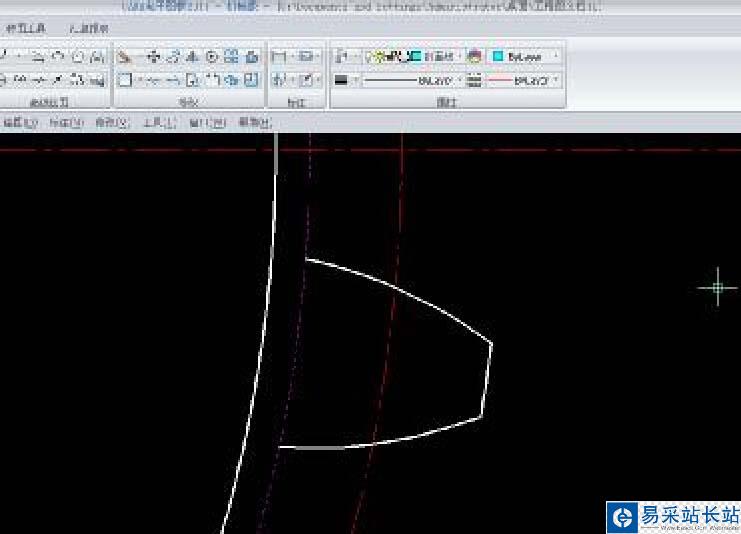

6、刪除多余的漸開線,連接上下兩漸開線與分度圓的交點,連接圓心與圖11中藍色線的中點并與分度圓相交,中心線下面的漸開線以圓心為中心旋轉，修剪多余的線條

7、延伸兩漸開線至齒根圓

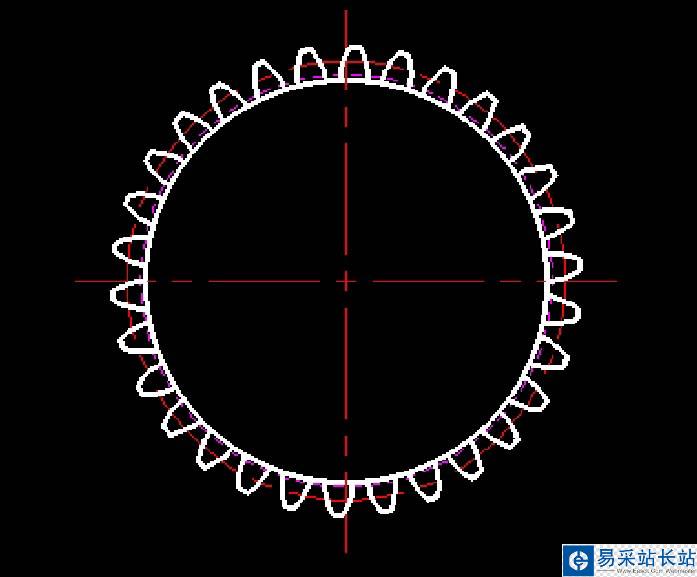

8、以圓心為矩陣中心在圖19中對單個漸開線均勻矩陣30個齒，

方法二：

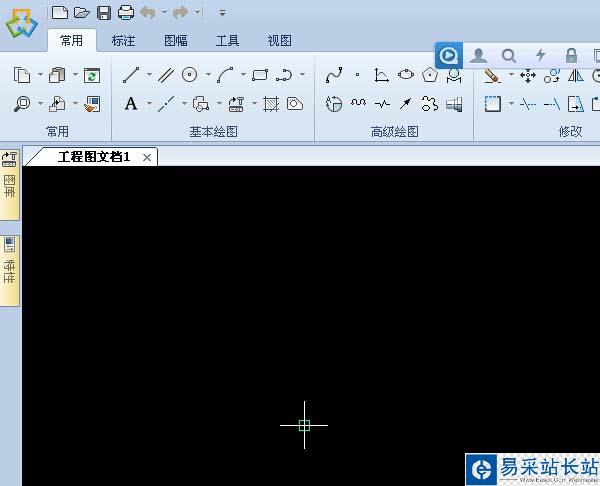

1、用標準庫建立標準齒輪，我們以Z=30,模數m=2，壓力角α=20°標準漸開線齒輪，首先打開caxa電子圖版，

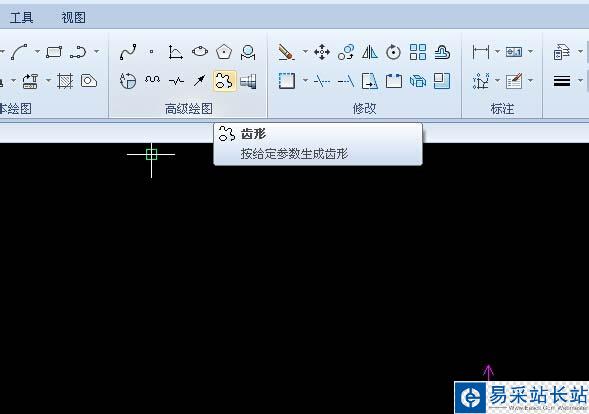

2、在常用的”工具欄目“、“高級繪圖”圖框中點擊“齒形”命令

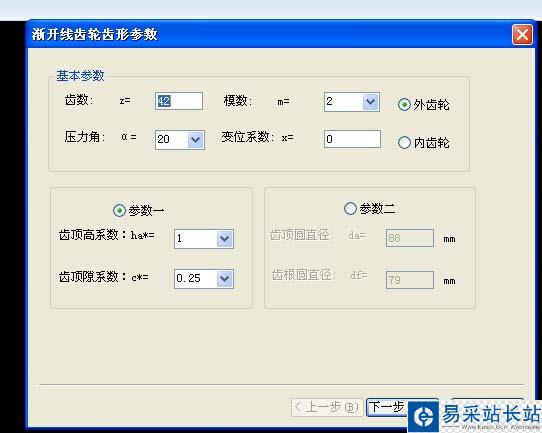

3、在漸開線齒輪齒形參數中輸入：Z=30,模數m=2，壓力角α=20°，點擊下一步

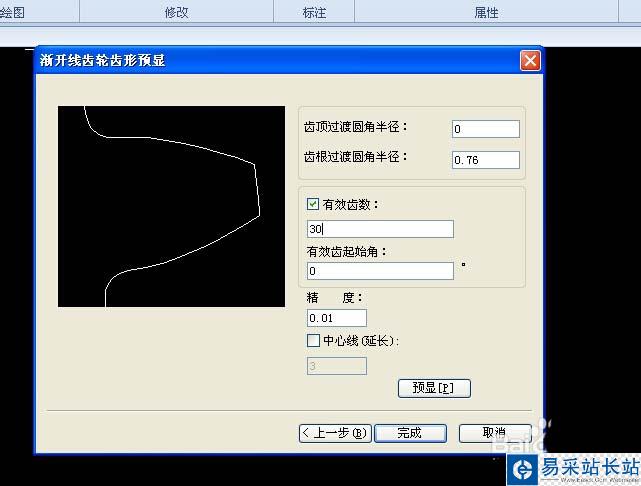

4、在漸開線齒輪齒形預先中輸入：z=30.點擊完成

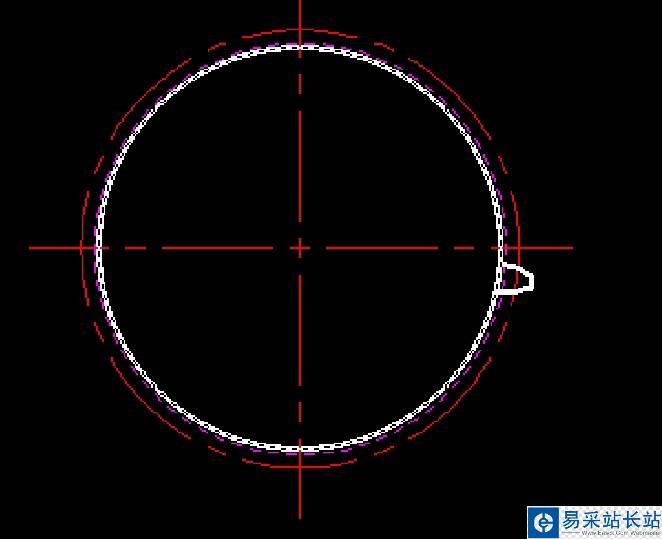

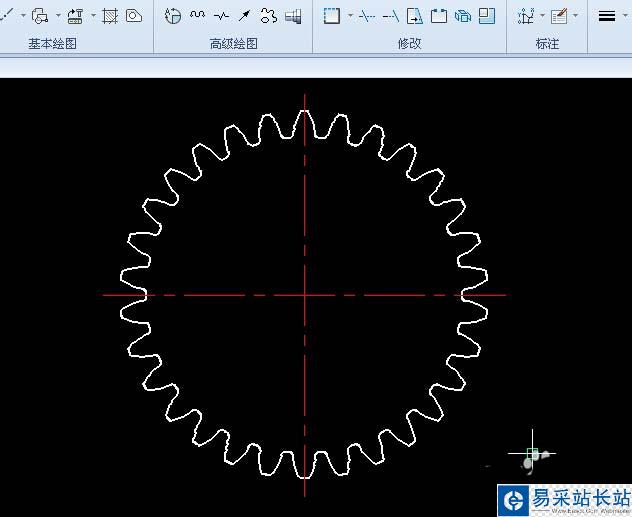

5、生成標準的漸開線齒輪
