一、簡述
最近跟小伙伴一起討論了一下，決定一起仿一個BiliBili的app（包括android端和iOS端），我們并沒有打算把這個項目完全做完，畢竟我們的重點是掌握一些新框架的使用，并在實戰過程中發現并彌補自身的不足。
本系列將記錄我（android端）在開發過程中的一些我覺得有必要記錄的功能實現而已，并不是完整的從0到1的完整教程，若個別看官大爺覺得不好請出門左拐謝謝。
以下是該項目將會完成的功能。
本系列文章，將會有記錄以上功能的實現但不僅僅只有這些，還會有一些其他，比如自定義控件、利用fiddler抓包等，接下來就進入本篇的主題——《仿bilibili刷新按鈕的實現》。
二、實戰
1、分析

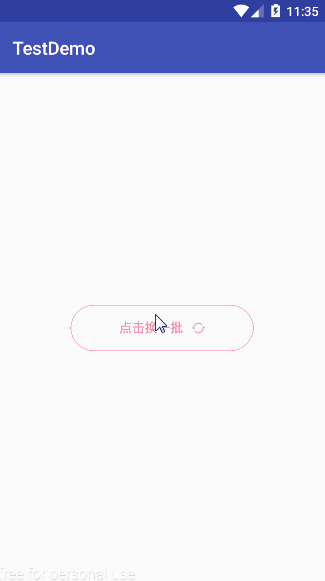

先來看看原版效果：
該按鈕由3部分組成，分別是圓角矩形、文字、旋轉圖標。在點擊按鈕后，開始加載數據，旋轉圖標發生旋轉，數據加載完成后，旋轉圖標復位并停止旋轉。話不多說，開始敲代碼。
2、繪制
這里，我們要繪制的部分有3個，分別是上面提到的圓角矩形、文字、旋轉圖標。那么這里就為這3部分分別聲明了一些屬性。
要注意的一點是，這個類中有3個構造函數，因為有部分屬性需要在構造函數中初始化（也為之后自定義屬性做準備），所以，將第1個與第2個構造函數中的super修改為this。
public class LQRRefreshButton extends View { // 圓角矩形屬性 private int borderColor = Color.parseColor("#fb7299"); private float borderWidth = 0; private float borderRadius = 120; // 文字屬性 private String text = "點擊換一批"; private int textColor = Color.parseColor("#fb7299"); private float textSize = 28; // 旋轉圖標屬性 private int iconSrc = R.mipmap.tag_center_refresh_icon; private float iconSize = 28; private Bitmap iconBitmap; private float space4TextAndIcon = 20; // 畫筆 private Paint mPaint = new Paint(Paint.ANTI_ALIAS_FLAG); public LQRRefreshButton(Context context) { this(context, null); } public LQRRefreshButton(Context context, @Nullable AttributeSet attrs) { this(context, attrs, 0); } public LQRRefreshButton(Context context, @Nullable AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); // 將圖標資源實例化為Bitmap iconBitmap = BitmapFactory.decodeResource(getResources(), R.mipmap.tag_center_refresh_icon); } @Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); // 1、畫圓角矩形 // 2、畫字 // 3、畫刷新圖標 }}接下來著重完成onDraw()方法的實現：

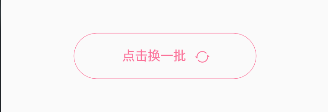

@Overrideprotected void onDraw(Canvas canvas) { super.onDraw(canvas); // 1、畫圓角矩形 mPaint.setStyle(Paint.Style.STROKE); mPaint.setColor(borderColor); mPaint.setStrokeWidth(borderWidth); canvas.drawRoundRect(new RectF(0, 0, getWidth(), getHeight()), borderRadius, borderRadius, mPaint); // 2、畫字 mPaint.setTextSize(textSize); mPaint.setColor(textColor); mPaint.setStyle(Paint.Style.FILL); float measureText = mPaint.measureText(text); float measureAndIcon = measureText + space4TextAndIcon + iconSize; float textStartX = getWidth() / 2 - measureAndIcon / 2; float textBaseY = getHeight() / 2 + (Math.abs(mPaint.ascent()) - mPaint.descent()) / 2; canvas.drawText(text, textStartX, textBaseY, mPaint); // 3、畫刷新圖標 float iconStartX = textStartX + measureText + space4TextAndIcon; canvas.drawBitmap(iconBitmap, iconStartX, getHeight() / 2 - iconSize / 2, mPaint);}先來看看效果：
我給該控件設置了寬為200dp，高為100dp。
可以看到效果還不錯，但還是有一點點問題的，下面就分別說說這3部分是怎么畫的，及存在的小問題。
1）畫圓角矩形
其實畫圓角矩形很簡單，設置好畫筆的樣式、顏色、線粗，再調用canvas的drawRoundRect()方法即可實現。
因為我們要畫的圓角矩形只需要畫線，所以畫筆的樣式便設置為Paint.Style.STROKE。
canvas的drawRoundRect()方法中，第一個參數是繪制范圍，這里就直接按該控件的大小來設置即可。第二、三個參數是x軸和y軸的圓角半徑，第三個參數是畫筆（要畫東西當然需要畫筆~）。
但你有沒有發現，此時的 線粗為0（borderWidth=0），矩形線怎么還有？這是因為畫筆的樣式為Paint.Style.STROKE，當線粗為0時，還要畫出1px的線，因為對畫筆來說，最小的線粗就是1px。所以，上面的代碼需要做如下改動：
// 1、畫圓角矩形if (borderWidth > 0) { mPaint.setStyle(Paint.Style.STROKE); mPaint.setColor(borderColor); mPaint.setStrokeWidth(borderWidth); canvas.drawRoundRect(new RectF(0, 0, getWidth(), getHeight()), borderRadius, borderRadius, mPaint);}2）畫字
畫字的一般步驟是設置文字大小、文字顏色、畫筆樣式，繪制起點。其中后2個最為重要。
畫筆樣式對畫出的字是有影響的，當畫筆樣式為Paint.Style.STROKE時，畫出來的字是鏤空的（不信你可以試試），我們需要的是實心的字，所以需要修改畫筆的樣式為Paint.Style.FILL。
在安卓中，文字的繪制跟其它繪制是不同的，例如，圓角矩形和旋轉圖標的繪制起點是左上角，而文字則是按文字左下字為起點，也就是按基線（Baseline）來繪制，故需要得到基線起點的坐標。

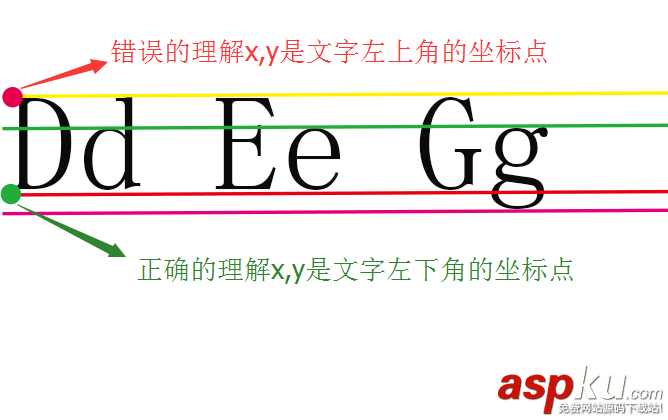

如上圖中，現在要獲得的就是文字左下角的點，這要怎么求呢？
先說x，一般需要讓文字居中顯示（跟文字的對齊方式也有關系，這里以默認的左對齊為例），所以計算公式一般為： x = 控件寬度/2 - 文字長度/2。但我們這個控件有點不同，它還需要考慮到旋轉圖標的位置問題，所以x應該這么求： x = 控件寬度/2 - (文字長度+空隙+旋轉圖標寬度)/2。
// 得到文字長度float measureText = mPaint.measureText(text);// 得到 文字長度+空隙+旋轉圖標寬度float measureAndIcon = measureText + space4TextAndIcon + iconSize;// 得到文字繪制起點float textStartX = getWidth() / 2 - measureAndIcon / 2;

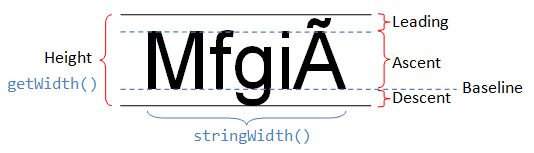

再說y，如圖所示：
如果直接用控件的高度的一半作為文字繪制的基線，那么繪制出來的文字肯定偏上，這是因為Ascent的高度比Descent的高度要高的多，我們在計算Baseline時，需要在Ascent中減去Descent的高度得到兩者高度差，再讓控件中心y坐標加上（下降）這個高度差的一半。故：
float textBaseY = getHeight() / 2 + (Math.abs(mPaint.ascent()) - mPaint.descent()) / 2;
3）畫刷新圖標
最后就是畫刷新圖標了，它是以左上角為起點的，通過canvas的drawBitmap()方法進行繪制即可。
但是，有一點需要注意，iconSize是我自己定的一個大小，并不是圖標的實際大小，所以在往后做旋轉動畫時獲取到的旋轉中心會有誤差，將導致圖標旋轉時不是按中心進行旋轉。所以，這里需要對圖標大小進行調整：
public class LQRRefreshButton extends View { ... public LQRRefreshButton(Context context, @Nullable AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); // icon iconBitmap = BitmapFactory.decodeResource(getResources(), iconSrc); iconBitmap = zoomImg(iconBitmap, iconSize, iconSize); } public Bitmap zoomImg(Bitmap bm, float newWidth, float newHeight) { // 獲得圖片的寬高 int width = bm.getWidth(); int height = bm.getHeight(); // 計算縮放比例 float scaleWidth = ((float) newWidth) / width; float scaleHeight = ((float) newHeight) / height; // 取得想要縮放的matrix參數 Matrix matrix = new Matrix(); matrix.postScale(scaleWidth, scaleHeight); // 得到新的圖片 Bitmap newbm = Bitmap.createBitmap(bm, 0, 0, width, height, matrix, true); return newbm; } ...}3、動畫
現在，要實現旋轉圖標的旋轉功能了。原理就是在canvas繪制圖標時，將canvas進行旋轉，canvas旋轉著繪制圖標也很簡單，只需要4步：
canvas.save();canvas.rotate(degress, centerX, centerY);canvas.drawBitmap(iconBitmap, iconStartX, getHeight() / 2 - iconSize / 2, mPaint);canvas.restore();
接下來要做的，就是計算出旋轉中心，旋轉角度，并不停止的去調用onDraw()編制圖標，可以使用ValueAnimator或ObjectAnimator實現這個功能，這里選用ObjectAnimator。實現如下：
public class LQRRefreshButton extends View { ... private float degress = 0; private ObjectAnimator mAnimator; public LQRRefreshButton(Context context, @Nullable AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); // 旋轉動畫 mAnimator = ObjectAnimator.ofObject(this, "degress", new FloatEvaluator(), 360, 0); mAnimator.setDuration(2000); mAnimator.setRepeatMode(ObjectAnimator.RESTART); mAnimator.setInterpolator(new LinearInterpolator()); mAnimator.setRepeatCount(ObjectAnimator.INFINITE); } @Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); ... // 3、畫刷新圖標 float iconStartX = textStartX + measureText + space4TextAndIcon; canvas.save(); float centerX = iconStartX + iconSize / 2; int centerY = getHeight() / 2; canvas.rotate(degress, centerX, centerY); canvas.drawBitmap(iconBitmap, iconStartX, getHeight() / 2 - iconSize / 2, mPaint); canvas.restore(); } public void start() { mAnimator.start(); } public void stop() { mAnimator.cancel(); setDegress(0); } public float getDegress() { return degress; } public void setDegress(float degress) { this.degress = degress; invalidate(); }}使用ObjectAnimator可以對任意屬性值進行修改，所以需要在該控件中聲明一個旋轉角度變量（degress），并編寫getter和setter方法，還需要在setter方法中調用invalidate()，這樣才能在角度值發生變換時，讓控件回調onDraw()進行圖標的旋轉繪制。ObjectAnimator的使用也不復雜，這里就不詳細介紹了。來看下動畫效果吧：
4、自定義屬性
一個自定義控件，是不能把屬性值寫死在控件里的，所以我們需要自定義屬性，從外界獲取這些屬性值。
1）屬性文件編寫
在attrs.xml中編寫如下代碼：
<?xml version="1.0" encoding="utf-8"?><resources> <declare-styleable name="LQRRefreshButton"> <attr name="refresh_btn_borderColor" format="color"/> <attr name="refresh_btn_borderWidth" format="dimension"/> <attr name="refresh_btn_borderRadius" format="dimension"/> <attr name="refresh_btn_text" format="string"/> <attr name="refresh_btn_textColor" format="color"/> <attr name="refresh_btn_textSize" format="dimension"/> <attr name="refresh_btn_iconSrc" format="reference"/> <attr name="refresh_btn_iconSize" format="dimension"/> <attr name="refresh_btn_space4TextAndIcon" format="dimension"/> </declare-styleable></resources>
2）屬性值獲取
在控件的第三個構造函數中獲取這些屬性值：
public class LQRRefreshButton extends View { public LQRRefreshButton(Context context, @Nullable AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); // 獲取自定義屬性值 TypedArray ta = context.obtainStyledAttributes(attrs, R.styleable.LQRRefreshButton); borderColor = ta.getColor(R.styleable.LQRRefreshButton_refresh_btn_borderColor, Color.parseColor("#fb7299")); borderWidth = ta.getDimension(R.styleable.LQRRefreshButton_refresh_btn_borderWidth, dipToPx(0)); borderRadius = ta.getDimension(R.styleable.LQRRefreshButton_refresh_btn_borderRadius, dipToPx(60)); text = ta.getString(R.styleable.LQRRefreshButton_refresh_btn_text); if (text == null) text = ""; textColor = ta.getColor(R.styleable.LQRRefreshButton_refresh_btn_textColor, Color.parseColor("#fb7299")); textSize = ta.getDimension(R.styleable.LQRRefreshButton_refresh_btn_textSize, spToPx(14)); iconSrc = ta.getResourceId(R.styleable.LQRRefreshButton_refresh_btn_iconSrc, R.mipmap.tag_center_refresh_icon); iconSize = ta.getDimension(R.styleable.LQRRefreshButton_refresh_btn_iconSize, dipToPx(14)); space4TextAndIcon = ta.getDimension(R.styleable.LQRRefreshButton_refresh_btn_space4TextAndIcon, dipToPx(10)); ta.recycle(); ... }}這里有一點需要留意：
ta.getDimension(屬性id, 默認值)
1
2
通過TypedArray對象可以從外界到的的值會根據單位（如：dp、sp）的不同自動轉換成px，但默認值的單位是一定的，為px，所以為了符合安卓規范，不要直接使用px，所以需要手動做個轉換。最后還需要調用recycle()方法回收TypedArray。
3）在布局文件中應用
<com.lqr.biliblili.mvp.ui.widget.LQRRefreshButton android:id="@+id/btn_refresh" android:layout_width="118dp" android:layout_height="32dp" android:layout_gravity="center" android:layout_marginBottom="3dp" android:layout_marginTop="8dp" app:refresh_btn_borderRadius="25dp" app:refresh_btn_borderWidth="1dp" app:refresh_btn_iconSize="16dp" app:refresh_btn_text="點擊換一批" app:refresh_btn_textColor="@color/bottom_text_live" app:refresh_btn_textSize="14sp"/>
總結
以上所述是小編給大家介紹的Android 仿bilibili刷新按鈕的實現，希望對大家有所幫助，如果大家有任何疑問請給我留言，小編會及時回復大家的。在此也非常感謝大家對VEVB武林網網站的支持！
