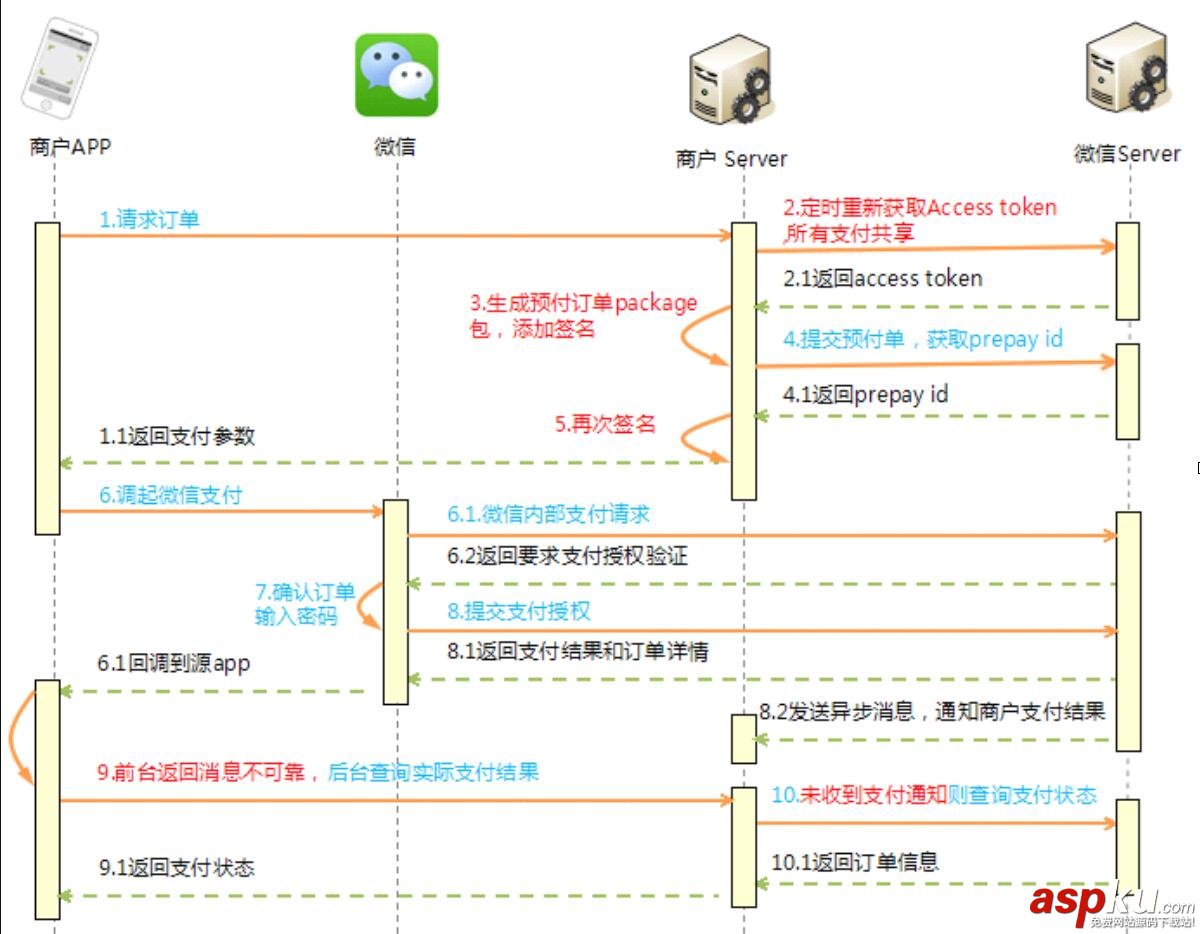

微信支付交互圖（一）

微信支付交互圖（二）

配上自己的理解說明：（不斷更新中…）

微信支付的流程圖：

1、完成支付主要有三方構成：
用戶，商戶的App客戶端，商戶的后臺系統，微信客戶端，微信的支付系統;

2、用戶登錄商戶的App，在商戶的App上選擇商品下單，然后通過商戶App向商戶的后臺系統發出支付請求；

3、商戶的后臺系統接收到用戶的支付請求后去調用微信的統一下單API，這時候微信的支付系統收到請求生成預支付單信息（prepay_id）返回給商戶后臺系統，商戶后臺系統接收后生成帶有簽名的客戶端支付信息，將信息（prepay_id，sign等）返回呈現到商戶App客戶端上，用戶看到后確認支付；

4、用戶確認支付后的支付參數通過SDK調用微信進入微信支付界面發起支付請求，微信支付系統驗證支付參數，App支付權限等，然后返回給微信客戶端能夠支付的授權，這時候用戶就可以通過微信進行支付，輸入密碼等操作；

5、用戶在微信客戶端輸完密碼等操作后，確認提交支付授權將信息傳到微信支付系統，微信支付系統驗證授權完成支付交易，返回支付結果，發送微信信息提示；

6、微信支付后微信支付系統會返回給商戶后臺系統支付結果，商戶后臺接收和保存支付通知并返回給微信支付系統已經接收處理。

7、商戶支付系統將支付處理后的支付狀態信息返回到商戶App上，顯示支付結果，若支付成功，通知商戶發貨處理。
